Architecture intérieure · 2022Étienne Marcel
Projet d'aménagement d'un toit-terrasse structuré par une arche-pergola, dont les arceaux métalliques servent de support aux voiles d'ombrage, aux plantes grimpantes et aux éléments suspendus.
Fiche technique
- Année
- 2022
- Lieu
- Montreuil
- Configuration
- Aménagement d'un toit-terrasse de 46 m².
- Nature du projet
- Étude de faisabilité, esquisse d'aménagement et suivi du renforcement structurel des fondations.
- Équipe projet
- Nathalie Rigaux, direction de projet Émile Jacotey-Voyatzis, études de conception et modélisation 3D Bastien Defrocourt, études de conception et modélisation 3D Pierre-Yves Bernardi, ingénierie structure
- Structure
- Surélévation existante en structure mixte : socle béton, murs porteurs avec bardage bois et toiture plate avec membrane d'étanchéité. Toiture technique non conçue pour un usage de terrasse accessible.
- Contraintes
- Charge admissible insuffisante, accès par échelle amovible, sécurité d'usage, conservation de l'étanchéité existante, exposition au vent et au voisinage.
- Résultat
- Projet de toit-terrasse organisé autour d'un édicule d'accès, d'un plancher bois indépendant et d'une arche-pergola végétalisée. L'analyse structurelle a conduit au renforcement préalable des fondations du mur arrière par injection de résine.
Descriptif
Dans un ensemble d'anciens bâtiments d'activité transformé en habitation, la maison centrale a été surélevée en bardage bois. Le projet intervient comme une nouvelle strate, posée au sommet de cette construction : transformer un toit plat technique en toit-terrasse habitable.
L'accès existant, conçu pour l'entretien, se fait par une échelle amovible débouchant sur une fenêtre de toit. La terrasse n'est pas adaptée à un usage courant : accès périlleux, garde-corps insuffisant, exposition au vent et au voisinage.
Le projet organise le toit autour d'un édicule d'accès, qui sécurise l'arrivée sur la terrasse, centralise les réseaux d'eau et d'électricité, et participe à la ventilation du dernier étage grâce à un ouvrant haut. À sa sortie, une arche-pergola métallique prolonge l'espace : elle accueille végétation grimpante, voiles d'ombrage et éléments suspendus.
Le plancher bois vient se poser sur une structure indépendante, désolidarisée de la toiture existante afin de préserver la membrane d'étanchéité. Il court sur l'ensemble de la terrasse. D'un côté, l'espace s'ouvre vers le lointain ; de l'autre, les brise-vue définissent une zone plus intime.
Dès l'analyse des documents existants, l'étude met en évidence une insuffisance structurelle. La faisabilité du projet suppose alors le renforcement préalable des fondations du mur arrière par injection de résine.
Vues dessinées

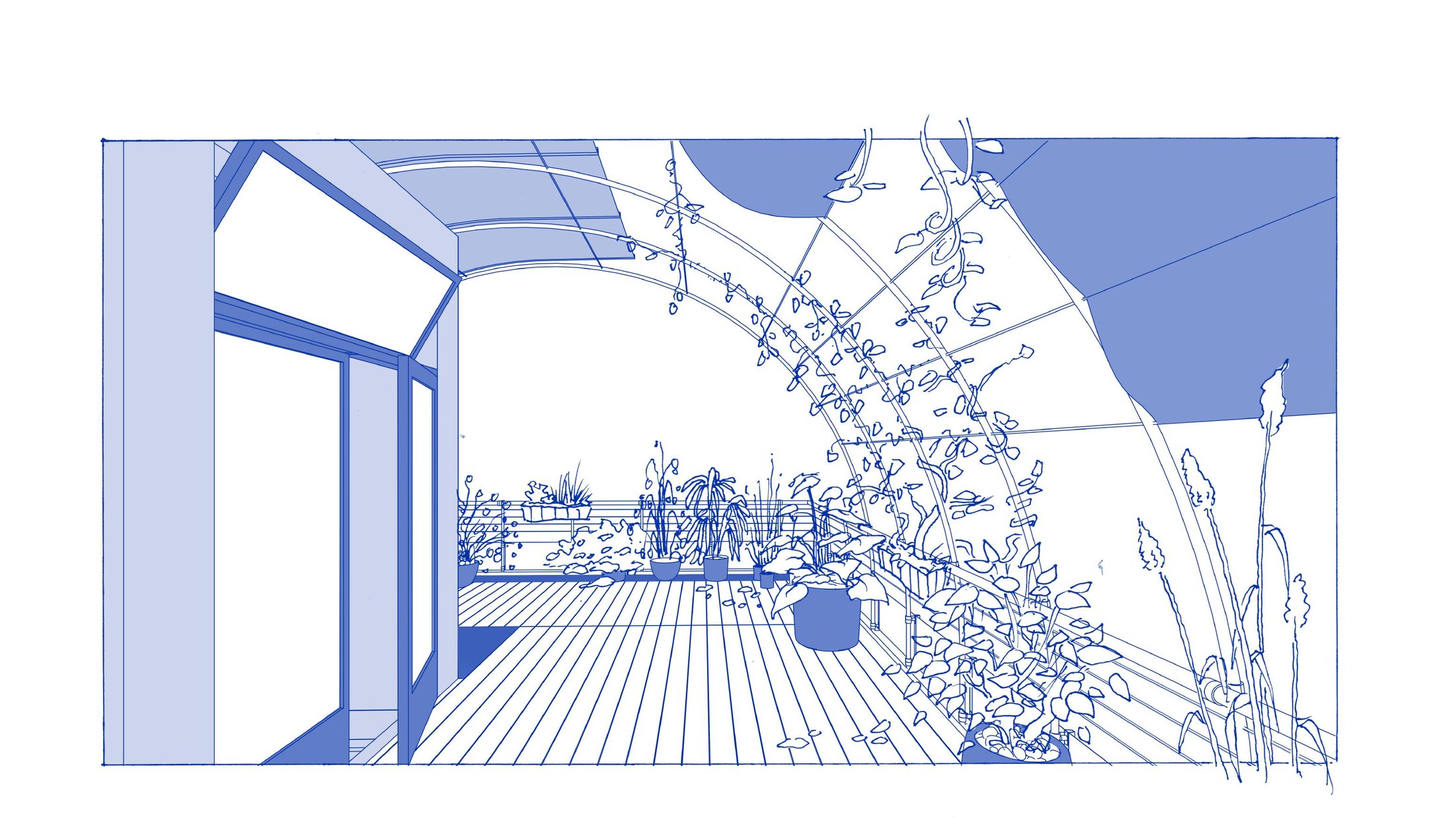

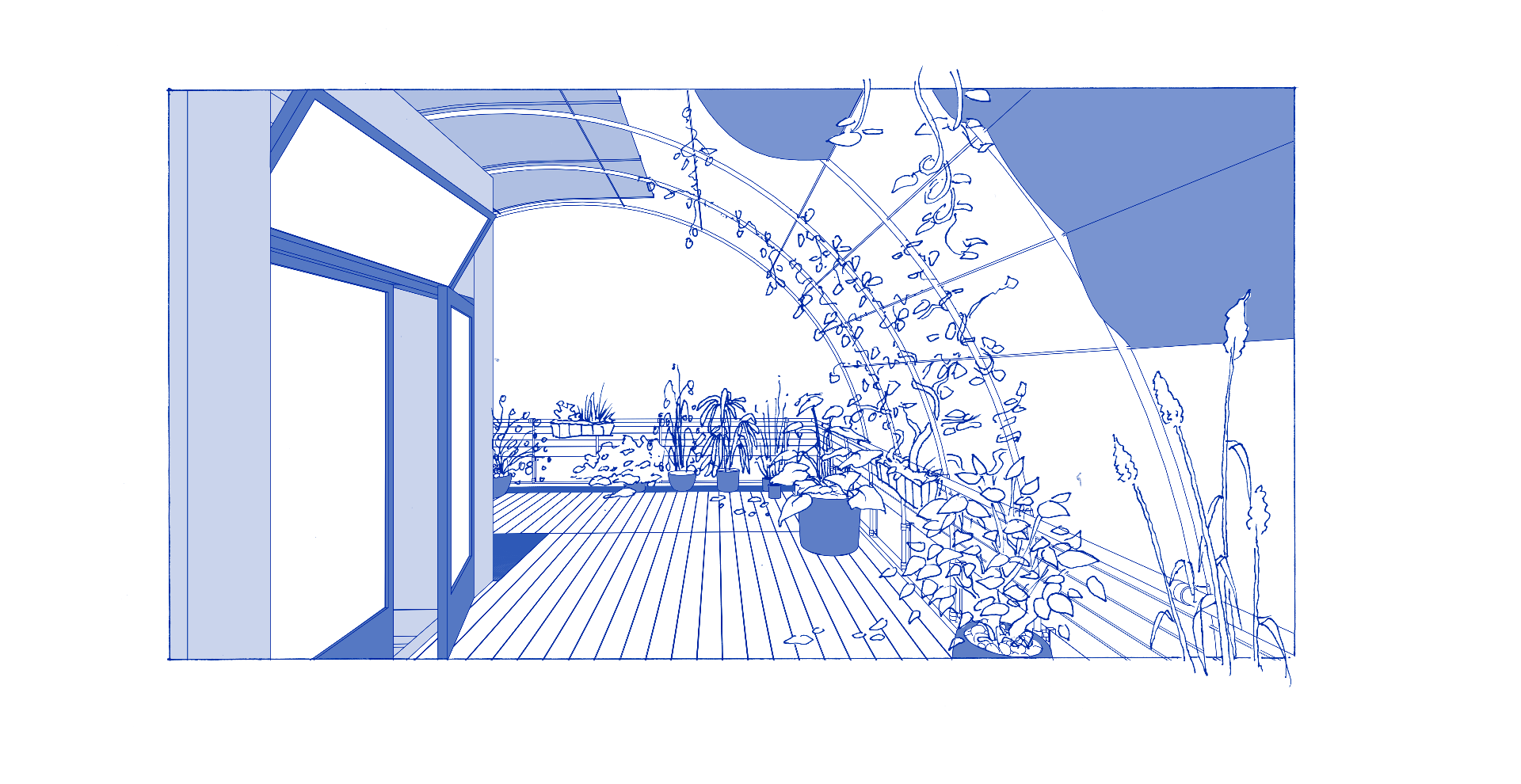

Perspective dessinée — sortie de l'édicule
Espace couvert au sortir de l'édicule d'accès : arche-pergola métallique, tentures textiles, plancher bois et plantations en pot.

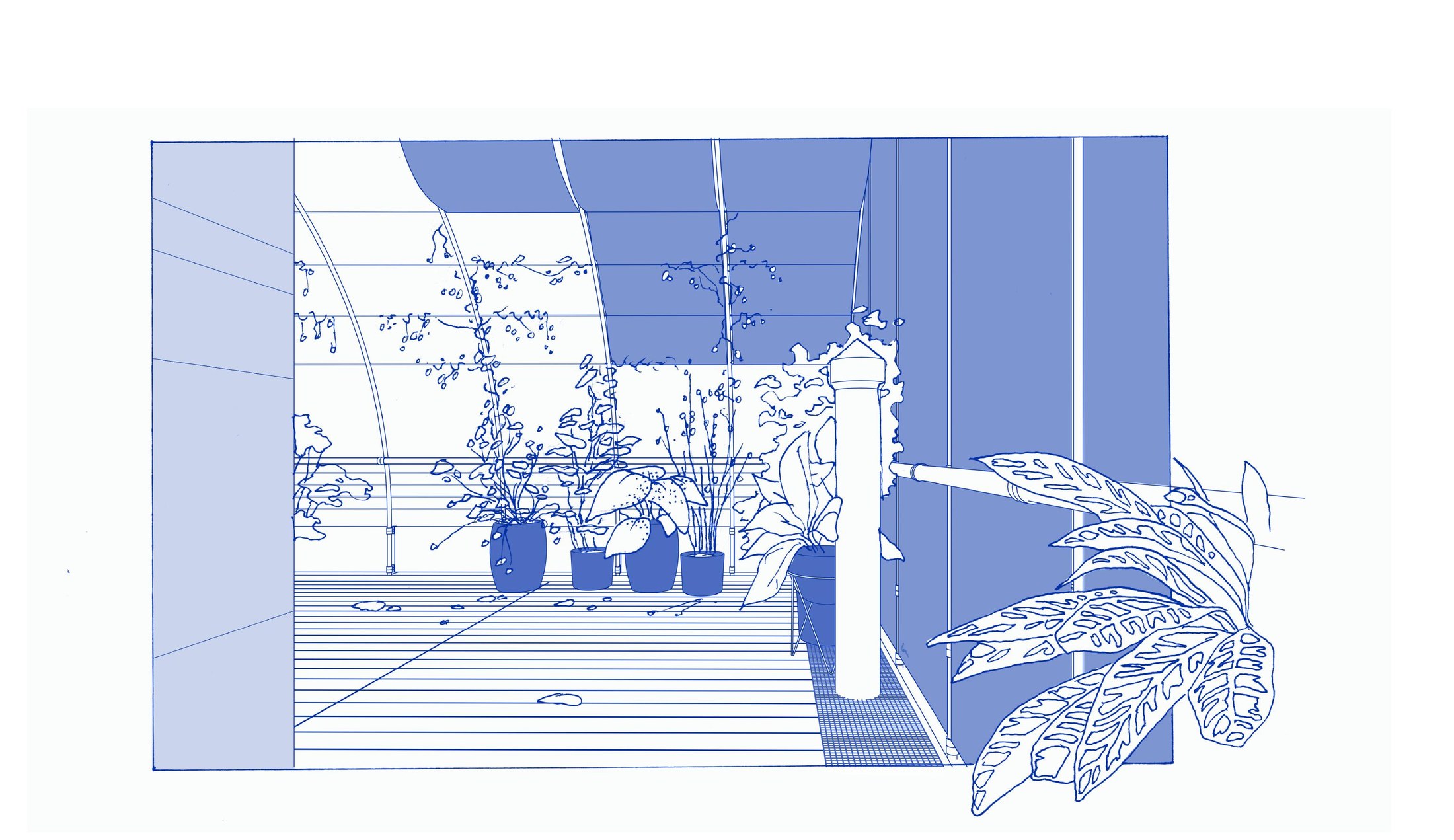

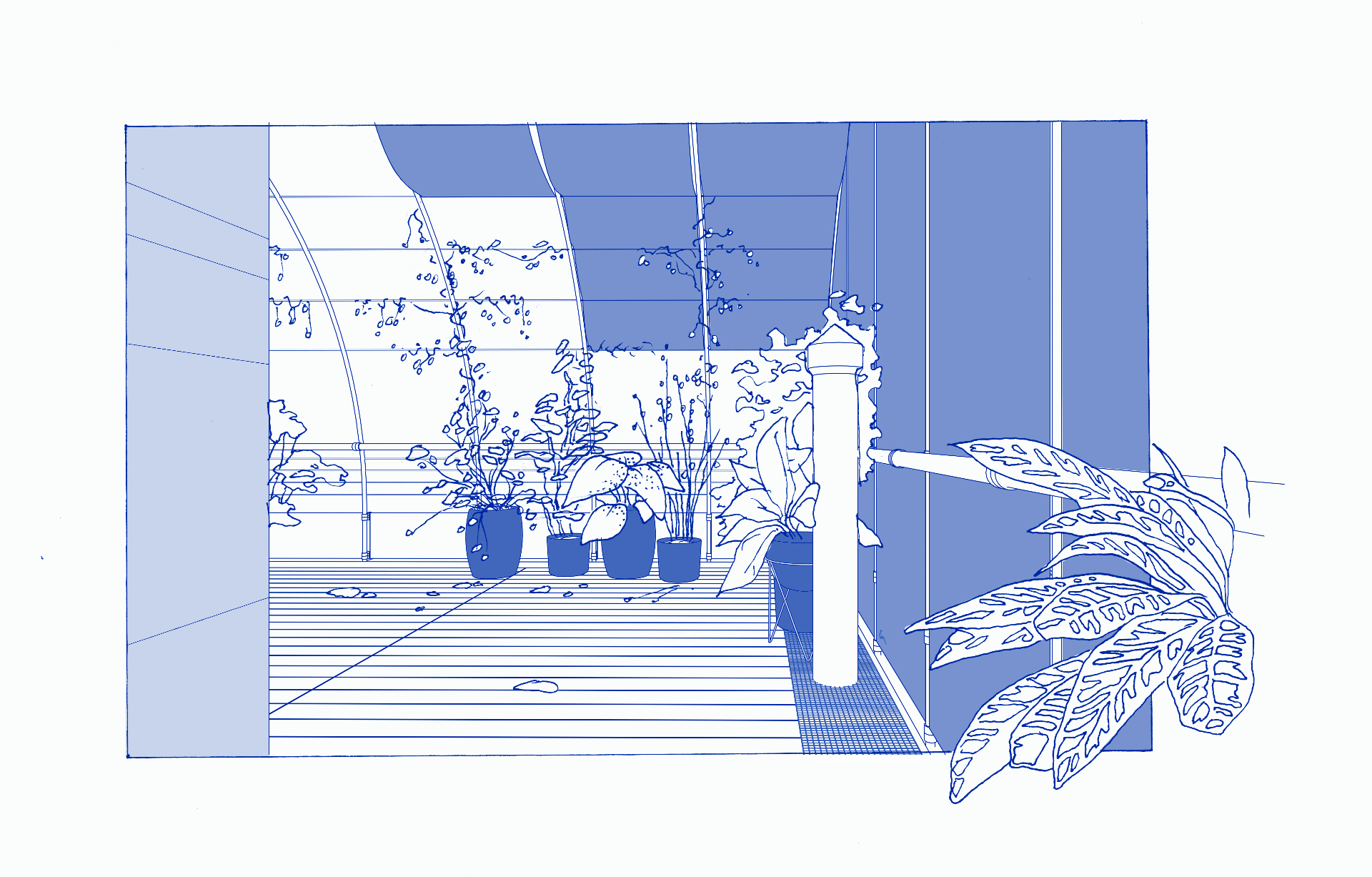

PERSPECTIVE DESSINÉE — ZONE INTIME
Espace protégé sous la couverture textile de l'arche-pergola, délimité par les brise-vue et les plantations en pot.

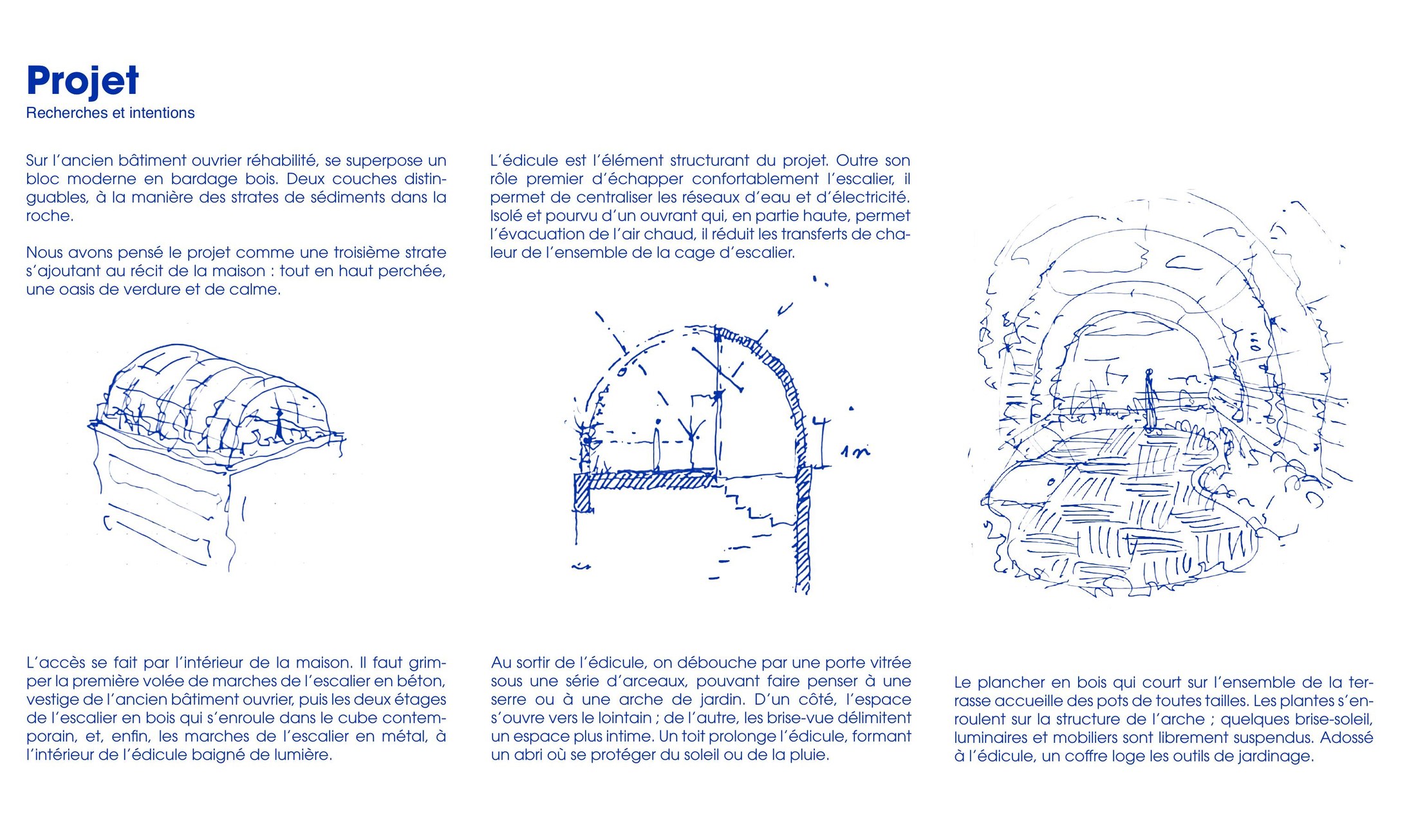

Croquis d'intention

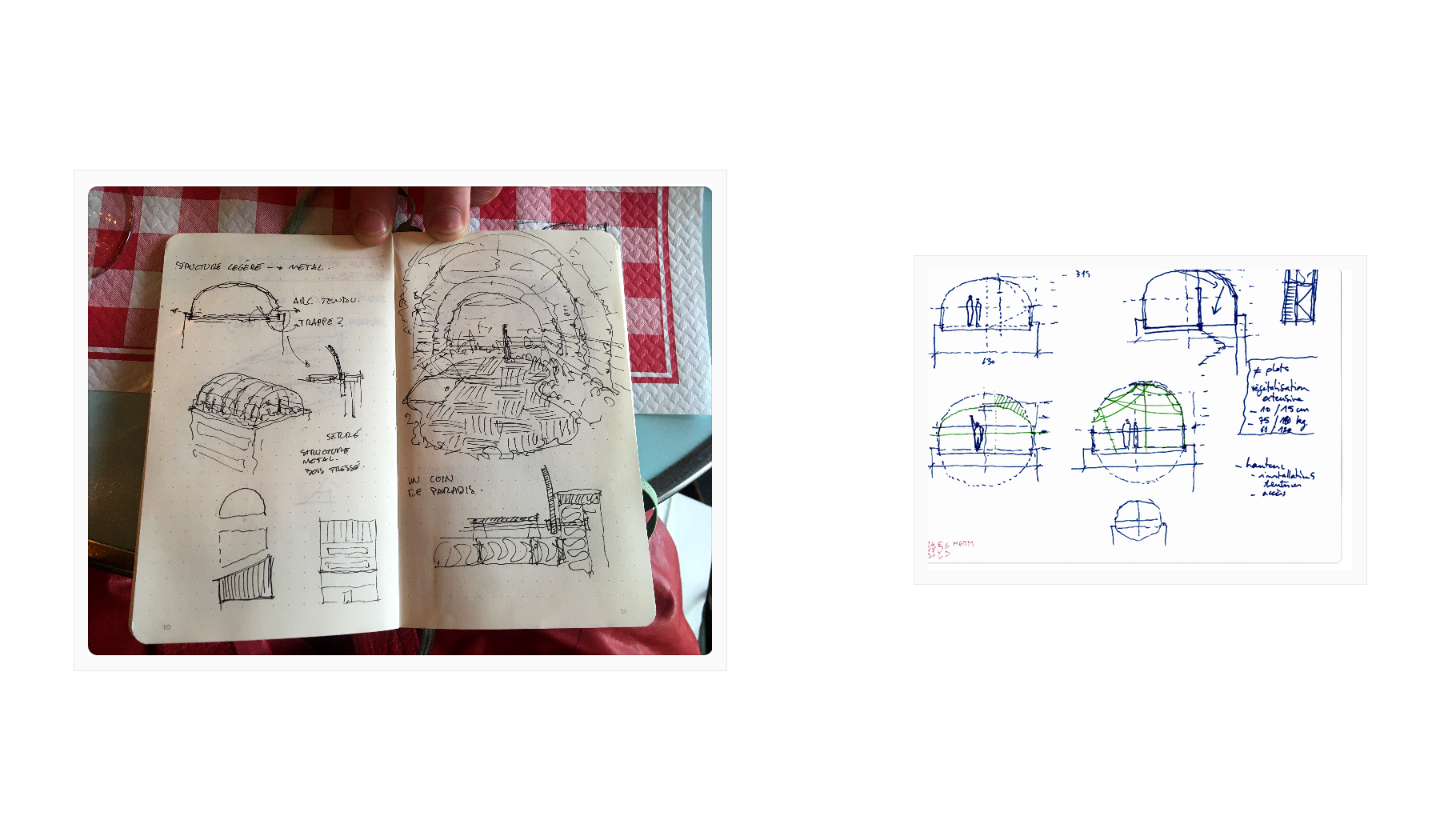

Premières esquisses
Recherches sur la structure voûtée : arceaux métalliques, textiles tendus et végétalisation.
Plans

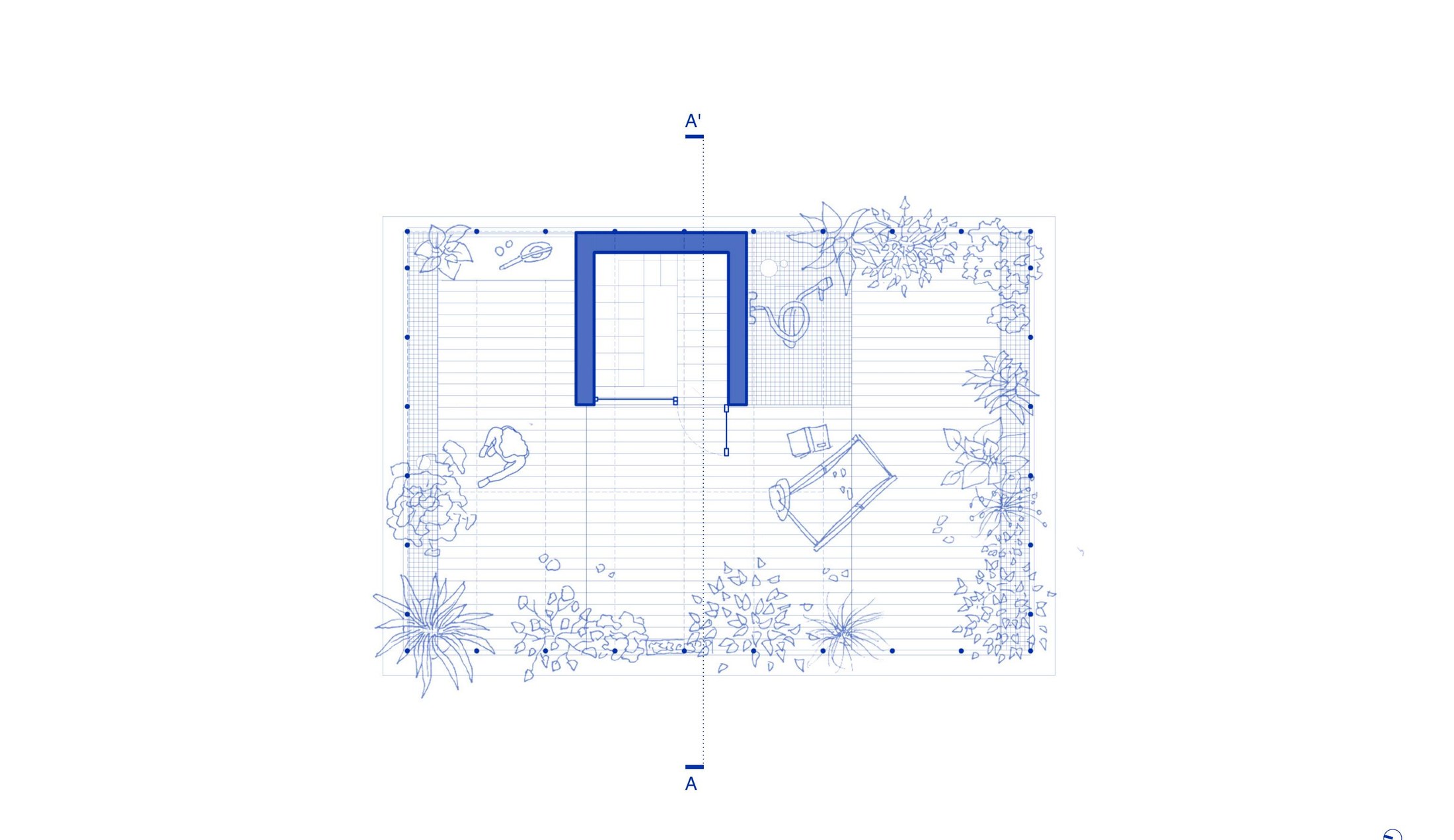

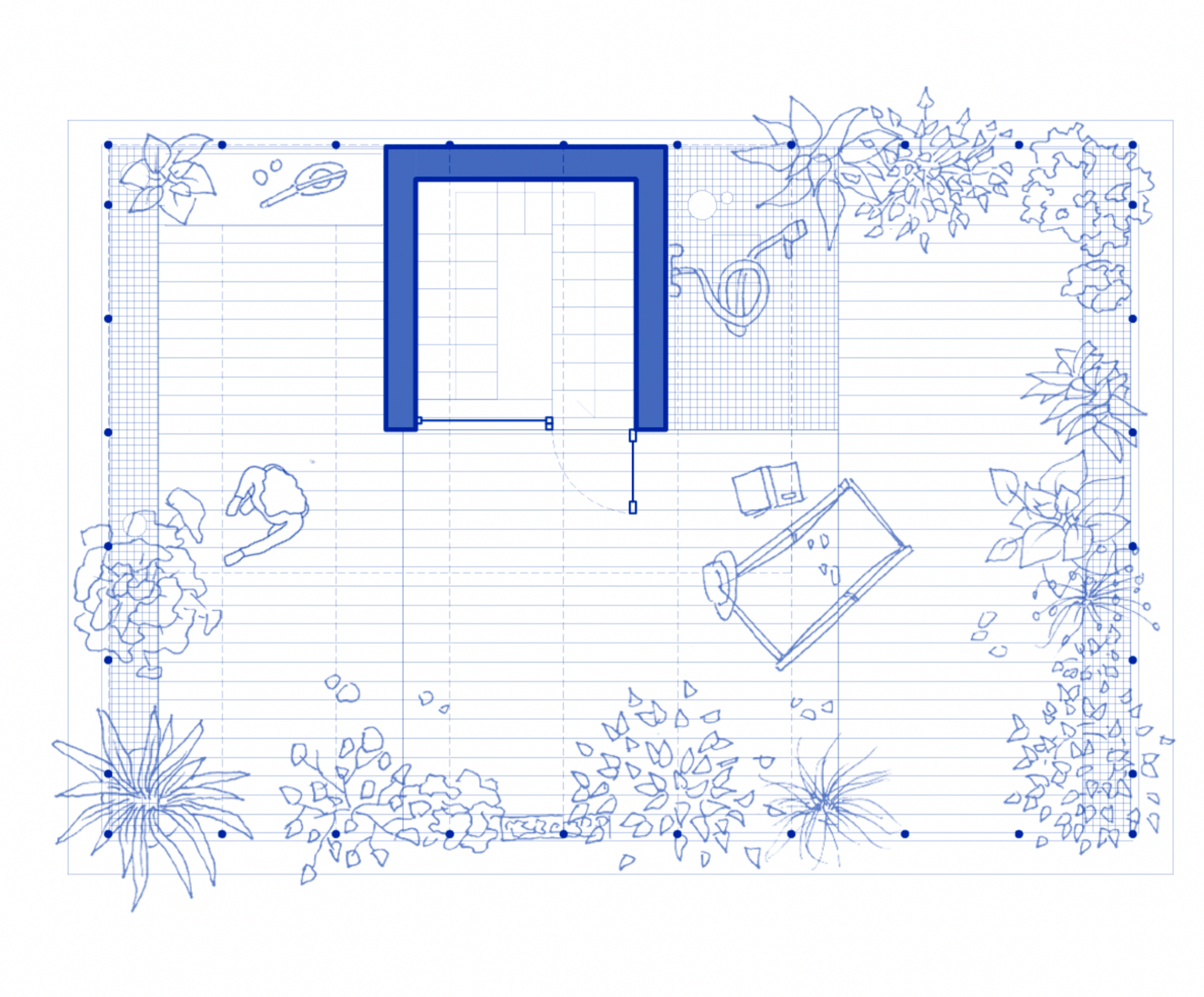

Plan projet — vue de dessus
Édicule d'accès au toit, plancher bois avec jardinières et espace technique regroupant tableau électrique, arrivée et évacuation d'eau. Le mobilier reste libre : chaise longue, pots, barbecue.

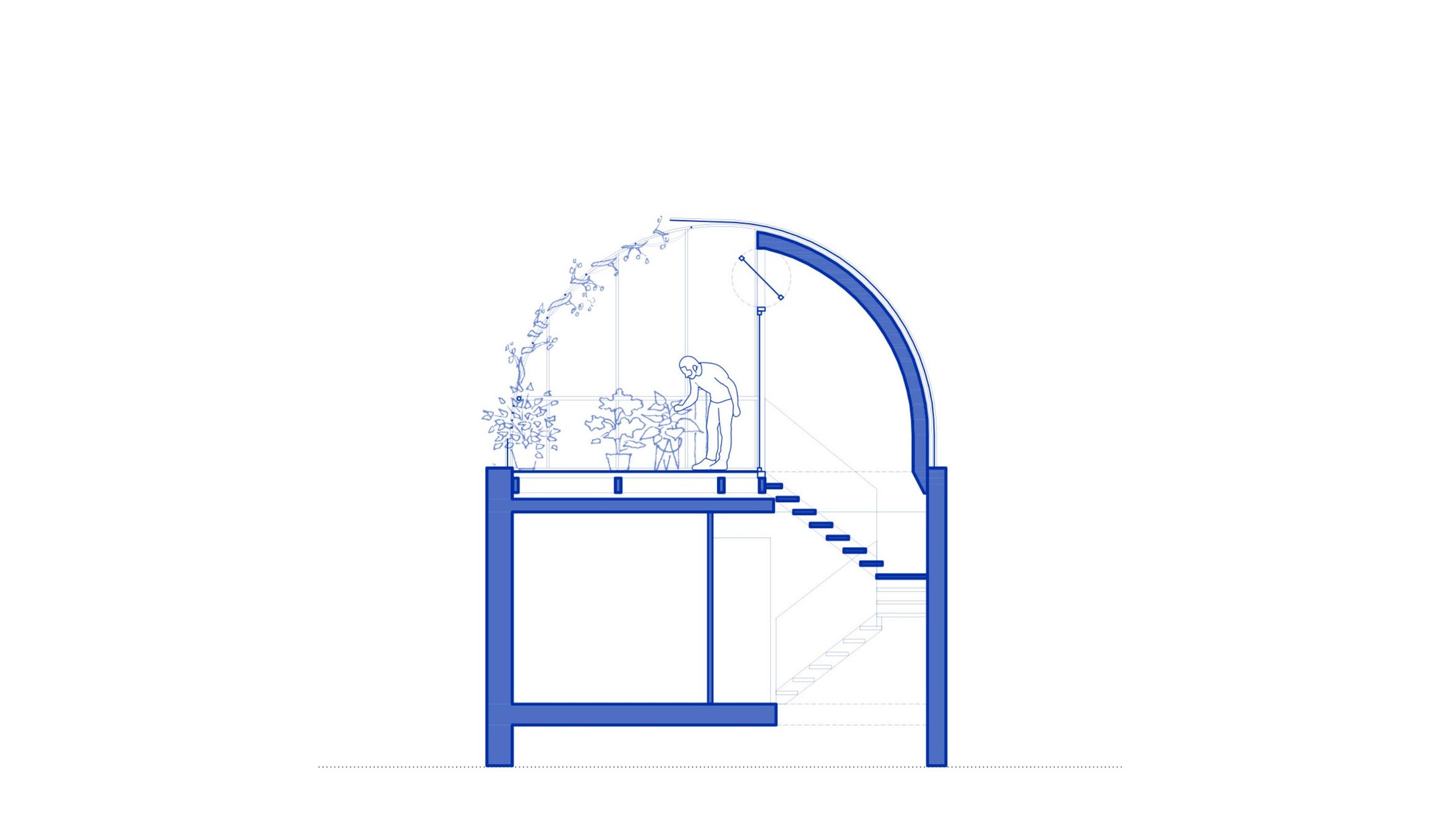

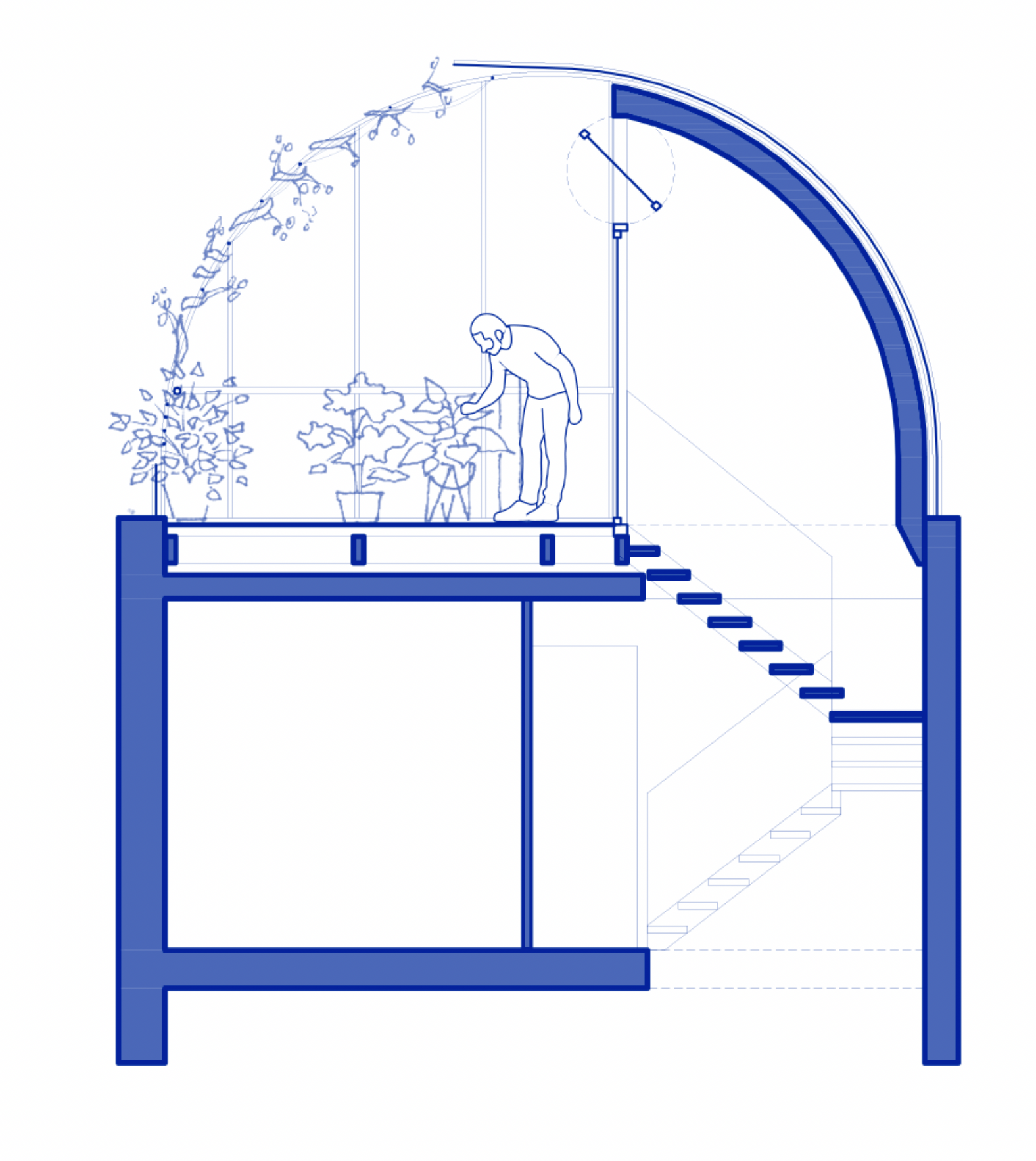

PLAN PROJET - COUPE TRANSVERSALE
Escalier intérieur métallique débouchant dans l'édicule, puis sortie sous l'arche-pergola. L'édicule isole et ventile ; l'arche couvre, protège et accueille la végétation.

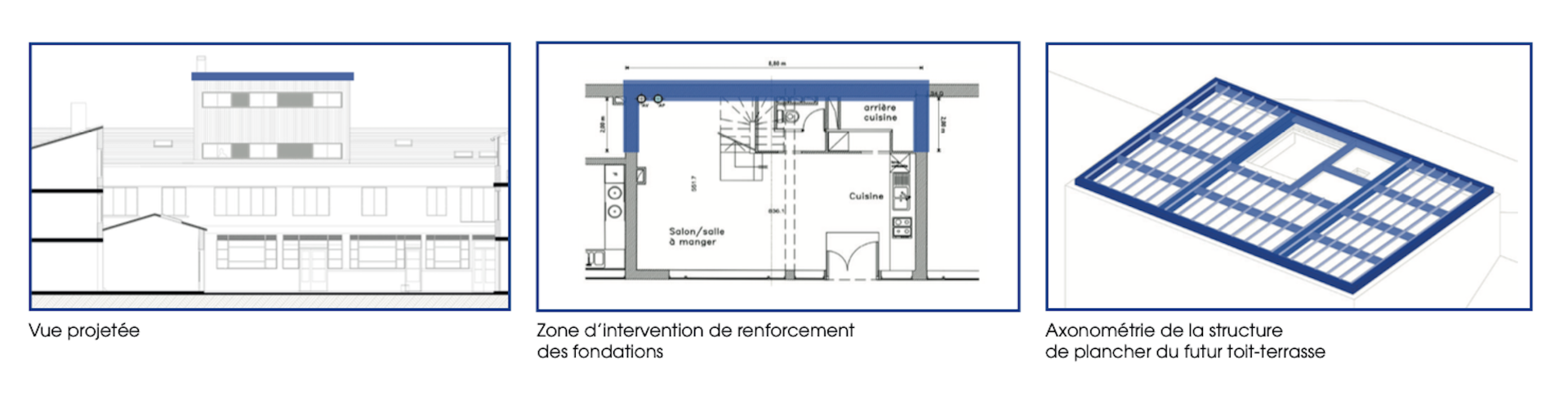

Faisabilité structurelle
Le projet prévoit une structure en acier indépendante, désolidarisée de la membrane d'étanchéité existante, sur laquelle vient se poser le plancher bois. La toiture existante, initialement conçue comme un toit technique accessible pour l'entretien, ne peut pas recevoir directement les charges liées à ce nouvel espace de vie. L'analyse structurelle met en évidence la nécessité de renforcer les fondations du mur arrière par injection de résine, afin d'assurer la reprise des charges vers les murs extérieurs.
Modélisation

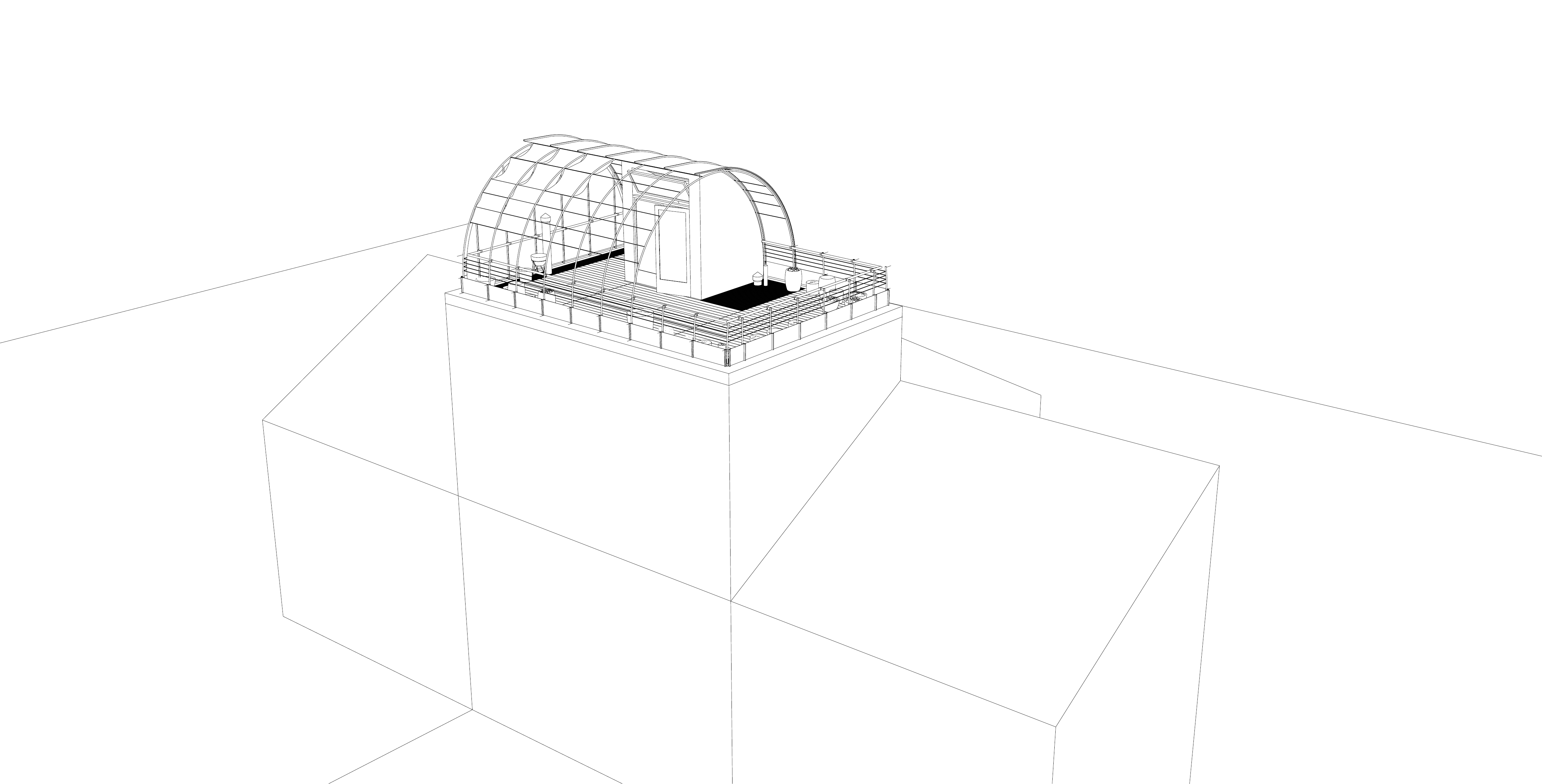

Vue d’ensemble du dispositif : édicule d’accès, arche-pergola et structure de terrasse implantés sur la surélévation existante.

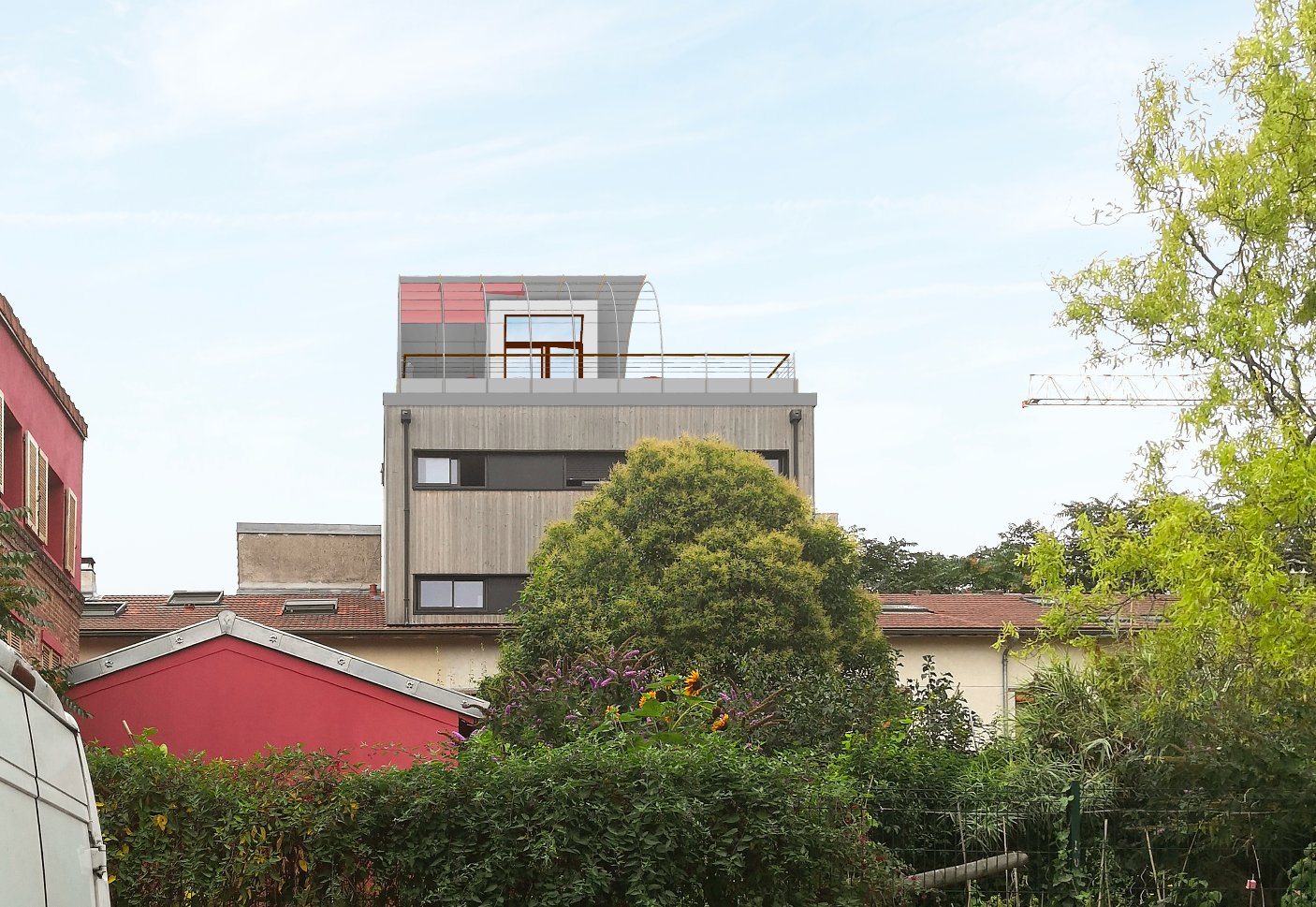

Intégration du toit-terrasse dans le paysage. Visibilité du projet depuis la rue, au-dessus de la maison centrale surélevée.
Image de conception IA
Simulation photoréaliste générée par IA à l'étape de conception, à partir du dessin de projet, montrant l'arche-pergola végétalisée, le plancher bois et l'ouverture sur la ville.
Simulation photoréaliste générée par IA à l'étape de conception, à partir du dessin de projet, montrant l'arche-pergola végétalisée, le plancher bois et l'ouverture sur la ville.
